UV-Belichtungsgeraet Selbstbau

Einkaufsliste + Verkabelung | Einbau der Lampen

Nun müsst ihr alles in den Scanner einbauen. Hierzu müsst ihr den ihn logischerweise vorher ausschlachten. Ihr könntet euch auch ein Gehäüse selbst bauen, aber dies dürfte umständlicher sein, und einen defekten Scanner bekommt man schon für einen Euro wenn man etwas Glück hat. Wie ihr nun die Röhren samt Startern einbaut ist auch selbst überlassen, wir haben alles im Deckel eingebaut und nachher den Boden draufgeschraubt. Wie dies in eurem Fall am besten geht ist auch teilweise vom Scanner abhängig. Auf jeden Fall solltet ihr darauf achten das die Starter keine Metallteile oder sich untereinander berühren.

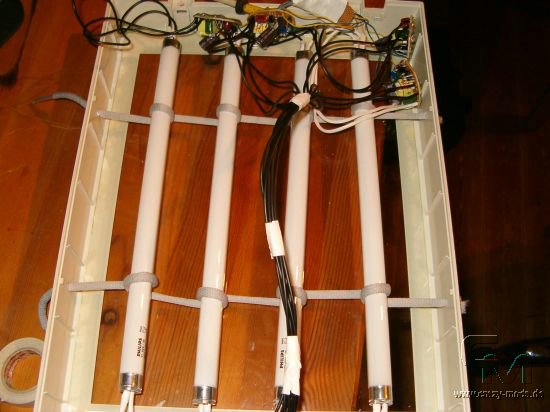

Die Röhren haben wir mit Schnüren aufgehangen. Hierzu haben wir einfach ein Loch in die Seiten gebohrt, einen Knoten in die Schnur gemacht (an das eine Ende) und diesen durchgezogen. Nun wickelt ihr die Schnur um jede Röhre, steckt ihn auf der anderen Seite durch, zieht ihn stramm und macht auch dort einen Knoten. Dies sieht zwar nicht umbedingt professionell aus, aber schützt die Röhren vor leichten Erschütterungen, ist einfach zu bauen und hat (soweit wir das bis jetzt bewerten können) keine negativen Auswirkungen auf die Belichtung.

Noch ein Bild von den eingebauten Röhren

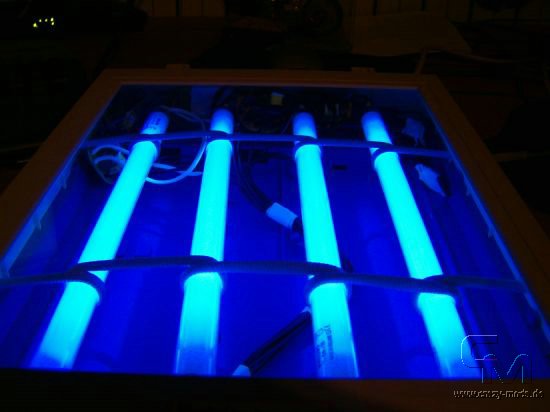

Hier noch einmal alles zusammengebaut und angeschaltet. Wie ihr sehen könnt ist die Ausleuchtung recht gleichmäßig, und auch gab es bisher keine Probleme bei ein paar Testbelichtungen. Die Belichtungszeit liegt übrigens bei ca. 2 Minuten.

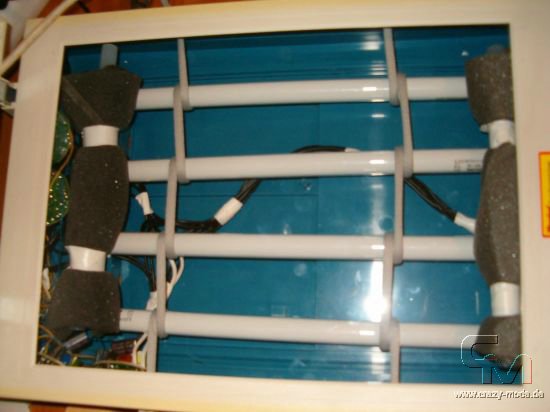

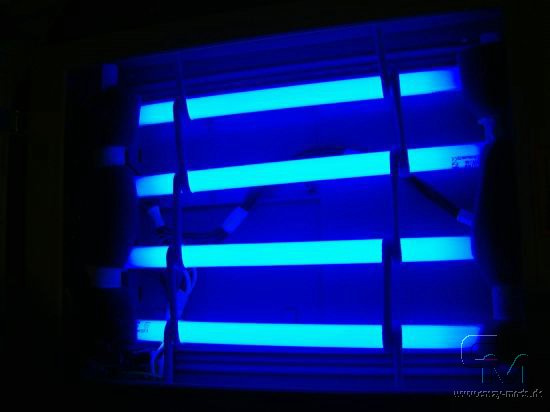

Wie ihr auf dem vorherigen Bild erkennen könnt, war der Abstand zwischen den Röhren und dem Glas noch recht niedrig. Dies ist für die gleichmäßige Ausleuchtung nicht gerade ideal. Also haben wir einen Abstandshalter gebaut. Hier noch ein Bild im angeschalteten Zustand:

Für weitere Fragen und Kommentare könnt ihr euch ans Forum wenden.
